AutoCAD
« : 04 Декабрь 2006, 21:48:57 »
Настройка AutoCAD 2006.
https://new-embroidery.com/viewtopic.php?p=488#p488
Как вывести кнопку для дополнительных инструментов.
https://new-embroidery.com/viewtopic.php?p=490#p490
Как создать кнопку для быстрого вызова списка команд.
https://new-embroidery.com/viewtopic.php?p=492#p492
Отображение точек на чертеже. Деление на отрезки.
https://new-embroidery.com/viewtopic.php?p=624#p624
Примитивы -> окружность,эллипс,дуги ...
https://new-embroidery.com/viewtopic.php?p=626#p626
Размеры, определение длин.
https://new-embroidery.com/viewtopic.php?p=628#p628
Сумма длин.
https://new-embroidery.com/viewtopic.php?p=629#p629
Инструменты -удлинить и обрезать.
https://new-embroidery.com/viewtopic.php?p=632#p632
Инструмент - копировать.
https://new-embroidery.com/viewtopic.php?p=669#p669
Инструмент - повернуть.
https://new-embroidery.com/viewtopic.php?p=670#p670
Инструмент - переместить.
https://new-embroidery.com/viewtopic.php?p=672#p672
Инструмент - зеркало.
https://new-embroidery.com/viewtopic.php?p=674#p674
Для чего нам AutoCAD?
https://new-embroidery.com/viewtopic.php?p=1490#p1490
Как измерить часть дуги.
https://new-embroidery.com/viewtopic.php?p=3998#p3998
https://new-embroidery.com/viewtopic.php?p=8671#p8671
Масштабирование объекта.
https://new-embroidery.com/viewtopic.p ... 227#p19227
Привязки к объектам.
https://new-embroidery.com/viewtopic.p ... 981#p20981
https://new-embroidery.com/viewtopic.p ... 989#p20989
Команда - поделить. Командная строка.
https://new-embroidery.com/viewtopic.p ... 607#p21607
Список команд.
https://new-embroidery.com/viewtopic.p ... 610#p21610
Полезности на лиспе.
https://new-embroidery.com/viewtopic.p ... 846#p21846
Сравнение версий AutoCAD 2006 - 2007.
https://new-embroidery.com/viewtopic.p ... 929#p21929
Обмен файлами - чертежами созданными в AutoCAD.
https://new-embroidery.com/viewtopic.p ... 953#p21953
Настройка AutoCAD 2008.
https://new-embroidery.com/viewtopic.p ... 358#p22358
Инструмент - спираль.
https://new-embroidery.com/viewtopic.p ... 369#p22369
https://new-embroidery.com/viewtopic.p ... 382#p22382
Сохранение пользовательских настроек.
https://new-embroidery.com/viewtopic.p ... 401#p22401
Вывод на печать.
https://new-embroidery.com/viewtopic.p ... 469#p22469
Как сделать шаблон и сохранить его.
https://new-embroidery.com/viewtopic.p ... 600#p22600
Меню Express.
https://new-embroidery.com/viewtopic.p ... 697#p22697
Масштаб размерных линий, цифр.
https://new-embroidery.com/viewtopic.p ... 197#p24197
https://new-embroidery.com/viewtopic.p ... 20#p117720
Построение ламбрекена сплайном.
https://new-embroidery.com/viewtopic.p ... 527#p24527
Как установить elen.lisp
https://new-embroidery.com/viewtopic.p ... 308#p25308
Вставка растрового изображения в чертеж AutoCAD.
https://new-embroidery.com/viewtopic.p ... 409#p25409
Professional – САПР для решения повседневных задач.
https://new-embroidery.com/viewtopic.p ... 075#p64075
Ламбрекен с бантовой складкой в AutoCAD.
https://new-embroidery.com/viewtopic.p ... 010#p73010
Рисуем жесткий ламбрекен в AutoCAD.
https://new-embroidery.com/viewtopic.p ... 311#p74311
Заливка градиент в AutoCAD.
https://new-embroidery.com/viewtopic.p ... 326#p74326
Панель инструментов/Выбор рабочего пространства -  AutoCAD 2001.
https://new-embroidery.com/viewtopic.p ... 50#p117650
Кнопка - очистить экран.
https://new-embroidery.com/viewtopic.p ... 59#p117659
Как настроить цвета на рабочем пространстве.
https://new-embroidery.com/viewtopic.p ... 79#p117779
Как добавить/убрать или переместить кнопку из панели.
https://new-embroidery.com/viewtopic.p ... 79#p117779
О единицах измерения и текстах.
https://new-embroidery.com/viewtopic.p ... 81#p117781
О шрифтах.
https://new-embroidery.com/viewtopic.p ... 81#p117781
Еще немного о стилях текстов-шрифтах.
https://new-embroidery.com/viewtopic.p ... 96#p117796
AutoCAD + Генетика кроя.
https://new-embroidery.com/viewtopic.p ... 05#p118305
Полилиния.Сплайн.Редактирование.
https://new-embroidery.com/viewtopic.p ... 15#p118315
WinTopo Freeware - превращает растр в вектор.
https://new-embroidery.com/viewtopic.p ... 24#p118424
Шаблон для AutoCAD 2007.
https://new-embroidery.com/viewtopic.p ... 69#p121769
Пользовательские параметры.
https://new-embroidery.com/viewtopic.p ... 69#p127869

Полезные ссылки по теме AutoCAD.
Вам не разрешено просматривать ссылки
Зарегистрируйтесь или войдите на форумБесплатные уроки AutoCAD для начинающих
Вам не разрешено просматривать ссылки
Зарегистрируйтесь или войдите на форумVisual LISP и секреты адаптации AutoCAD
Вам не разрешено просматривать ссылки
Зарегистрируйтесь или войдите на форумРуководство пользователя по АВТОЛИСПу
Вам не разрешено просматривать ссылки
Зарегистрируйтесь или войдите на форумОбучение AutoLISP в восьми уроках
Вам не разрешено просматривать ссылки
Зарегистрируйтесь или войдите на форумТропинка в AutoLISP
Вам не разрешено просматривать ссылки
Зарегистрируйтесь или войдите на форумAutoLISP и VisualLISP
Вам не разрешено просматривать ссылки
Зарегистрируйтесь или войдите на форумАВТОЛИСП-язык графического программирования в системе AutoCAD
Вам не разрешено просматривать ссылки
Зарегистрируйтесь или войдите на форумПрограммирование на AutoLISP
Вам не разрешено просматривать ссылки
Зарегистрируйтесь или войдите на форумVBA для AutoCAD 2000
Вам не разрешено просматривать ссылки
Зарегистрируйтесь или войдите на форумЛекция: Основы работы в AutoCAD 2008
Вам не разрешено просматривать ссылки
Зарегистрируйтесь или войдите на форумМного по программированию и лисп,и бейсик.
Вам не разрешено просматривать ссылки
Зарегистрируйтесь или войдите на форумСайт по бейску.
Вам не разрешено просматривать ссылки
Зарегистрируйтесь или войдите на форумДокументация по VBA в AutoCAD.
Вам не разрешено просматривать ссылки
Зарегистрируйтесь или войдите на форумСкачать видео уроки по работе в AutoCAD.
Вам не разрешено просматривать ссылки
Зарегистрируйтесь или войдите на форумСайт Автокад-мастер.
Вам не разрешено просматривать ссылки
Зарегистрируйтесь или войдите на форумWinTopo Freeware - превращает растр в вектор.
Вам не разрешено просматривать ссылки
Зарегистрируйтесь или войдите на форумБиблиотека шаблонов для AutoCad.


Оффлайн besvet

  • Марафон
  • *
  • Сообщений: 4972
  • Страна: ru
  • Репутация 58
    • Мое имя: Светлана
  • Награды Конкурс "Нежные лилии"
    • Награды
AutoCAD
« Ответ #1 : 04 Декабрь 2006, 21:54:45 »
По просьбам трудящихся начинаю переносить тему автокада со своего сайта,кода надоем. свистните - и я заткнусь :smile331:

Если у вас на компьютере уже установлена одна из версий  Автокад,то вы можете загружать его и сравнивать то о чем я буду говорить с тем,что у вас будет в окне. У меня установлена русская версия автокад 2006,поэтому все картинки будут в том виде,в котором они в этой версии.

При первом запуске автокада открывается окно, в котором мы видим огромное количество инструментов и панелей,большенство из них нам не нужны,пока во всяком случае,но возможно некоторые из нужных нам инстрементов как раз не выведены ни на одну из панелей,поэтому придется найти их и вывести кнопочки на панель рядом с чертежным полем,

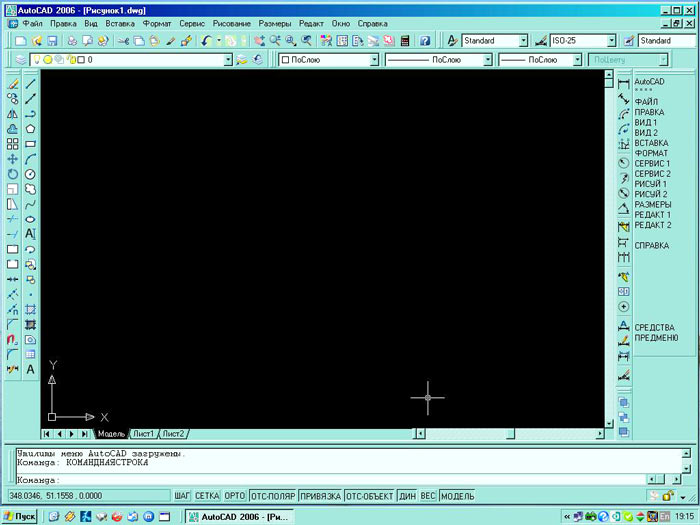

Вот вид окна, в котором я сейчас работаю,здась оставлены только те инструменты с которыми я постоянно работаю,все ненужное убрано,чтобы увеличить поле для черчения
Фигосько видно картинки    попробую через альбом.

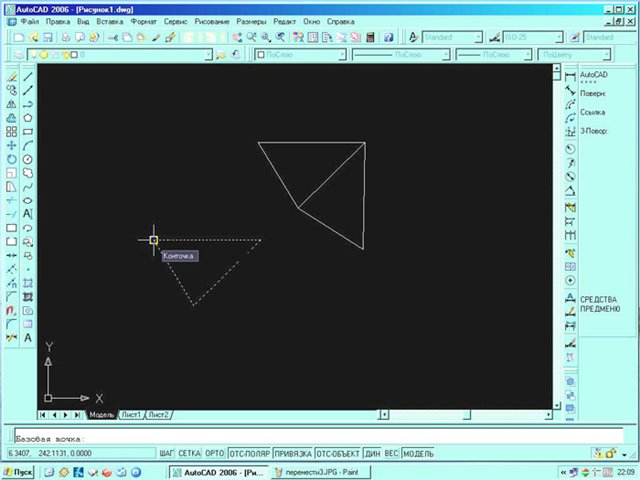

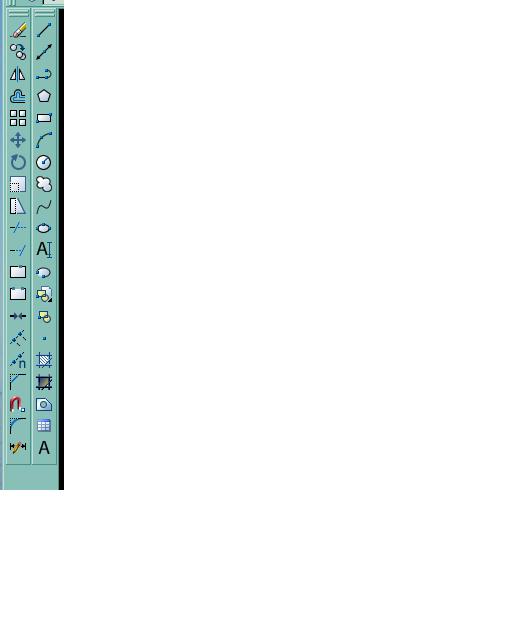

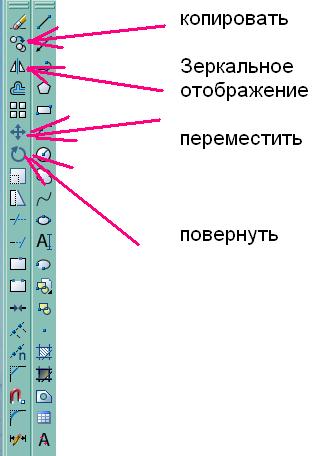

Палиры Рисование и редактирование -
 удалить или стереть,отрезок,копировать,прямая,зеркальное отображение,полилиние (для черчения кривых),подобие,многоугольник,переместить,построение дуги по трем точкам(вариантов построения дуг несколько,коснемся этого позже),повернуть,построение круга,сплайн,обрезать ,удленнить,элипс,разделение на некоторое число равных участков,разделение отрезка на участки определенной длины,текст однострочный и многострочный
Размеры -
 линейный и параллельный размеры,размер дуги,угловой размер,для измерения сплайна или полилинии к сожалению измерительной кнопки нет - придется идти в лист и смотреть там,еще у меня выведена кнопка для подсчета длины сложной кривой, состоящей из сплайна,дуги,и ,например, отрезка, но для этого надо установить еще одну небольшую програмулинку,а пока этого нет,опять же придется идти  по пути - Сервис-Сведения -Список,смотреть там длину каждого из участков выделенной кривой и потом суммировать.

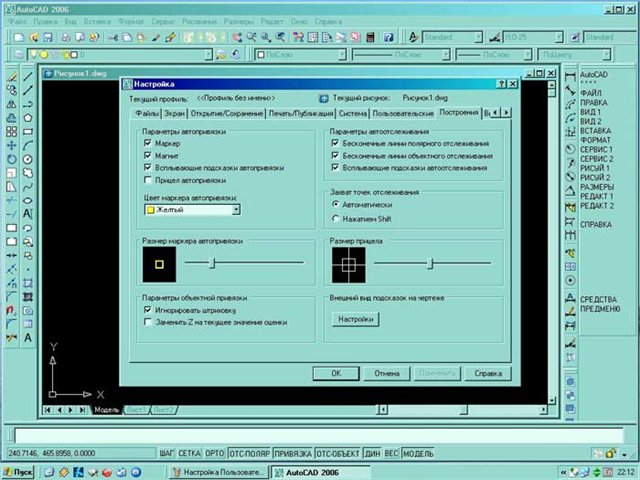

Для того чтобы начинать работать, необходимо сделать некоторые настройки,которые,как говорит мой педагог - легче сделать,чем объянить, :shock:  как это сделать.Попытаюсь показать, какие настройки выставлены у меня,можете пока сделать также,затем по мере работы вы внесете изменения под себя.

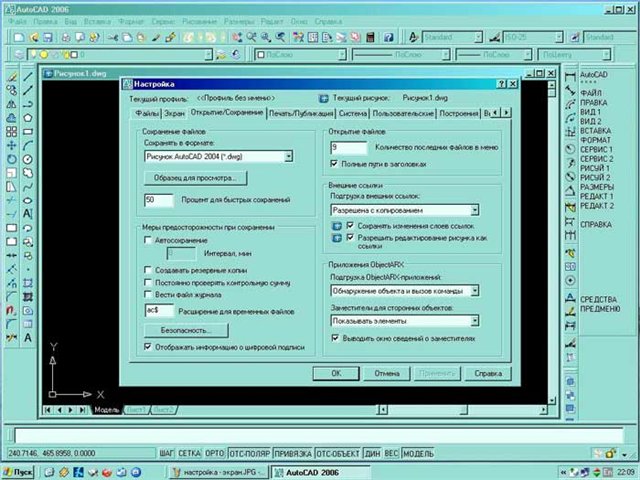

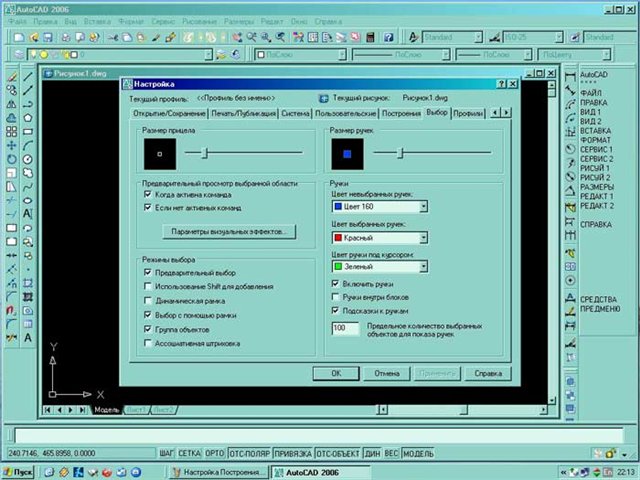

.Запускаем автокад,затем идем в сервис-настройки и в этом окне Настройки пройдемся по всем кнопкам и выставим такие же настройки, как на картинках

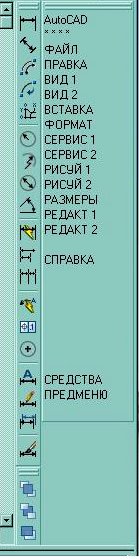

Для того чтобы сделать настройку и вывести на экран необходимы нам панели, наведите курсор мыши на любую из панелей и щелкните правой кнопкой мыши, в выпавшем меню поставьте галочки напротив тех панелей, которыми будете часто пользоваться, у меня это выглядит вот так
  • bernina 770 QE.Juki TL-98P


Оффлайн besvet

  • Марафон
  • *
  • Сообщений: 4972
  • Страна: ru
  • Репутация 58
    • Мое имя: Светлана
  • Награды Конкурс "Нежные лилии"
    • Награды
AutoCAD
« Ответ #2 : 04 Декабрь 2006, 22:47:28 »
Если вы обнаружили,что какого из инструментов у вас нет на панельке,а вы часто планируете его использовать ,то лучше сделать для него кнопочку. Как вывести кнопку

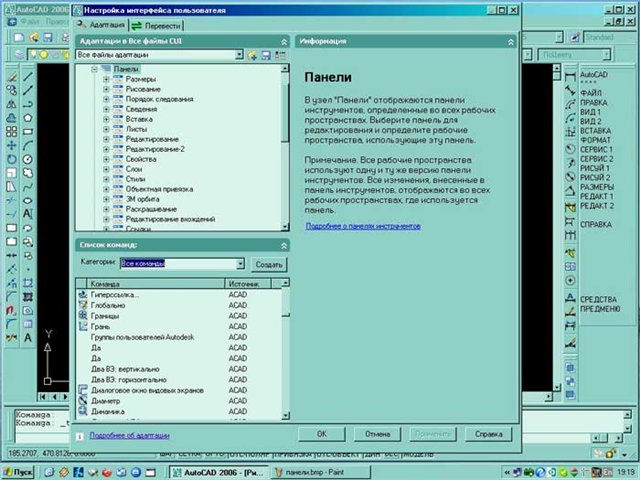

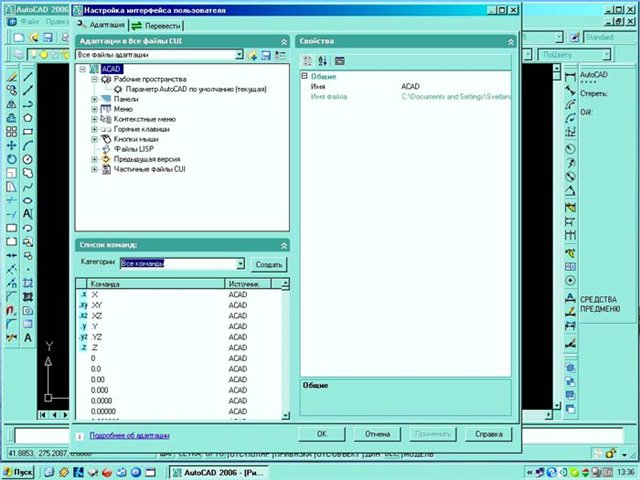

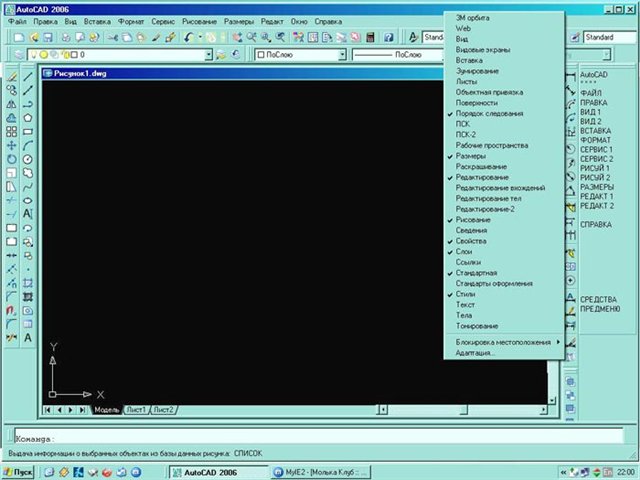

Мы идем опять по пути -   Вид-Панели,открывается окно -Настройка интерфейса пользователя, в верхнем окоше - Адаптации в все файлы CUI, выбираем строчку панели,из всего списка панелей нам понадобятся только панель рисования и размеры,в нижнем окошке -Список команд,находим недостающую нам команду,на ней нажимаем левой кнопкой мыши и не отпуская кнопку перетаскиваем эту строчку в верхнее окно в список команд той панели, куда мы хотим ее поместить - в рисование или в размеры.
  • bernina 770 QE.Juki TL-98P


Оффлайн besvet

  • Марафон
  • *
  • Сообщений: 4972
  • Страна: ru
  • Репутация 58
    • Мое имя: Светлана
  • Награды Конкурс "Нежные лилии"
    • Награды
AutoCAD
« Ответ #3 : 04 Декабрь 2006, 23:05:02 »

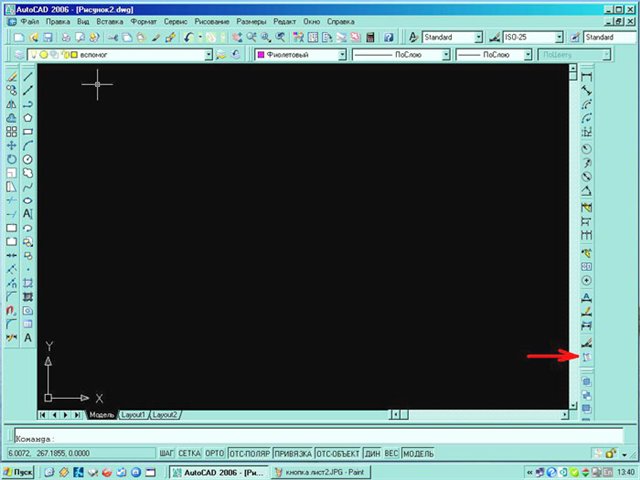

В работе нам понадобится часто заходить в Список команд,чтобы узнать свойства элептической дуги или кривой, построеной полилинией,или линии, состоящей из нескольких примитивов - например дуга+полилиния,для того чтобы не проделывать довольно утомительный путь Сервис-Сведения-Список,лучше вывести кнопочку, при помощи которой мы будем вызывать этот список прямо с одной из панелеq
как создать кнопку для быстрого вызова списка команд.
Идем по пути ВИД-ПАНЕЛИ
в верхней части выбираем Панели , затем Сведения и находим строчку Список,нажимаем на ней левой кнопкой мыши и перетаскиваем ее в ту панель .в которой нам удобно ее разместить,я засунула ее на размерную
  • bernina 770 QE.Juki TL-98P


Оффлайн besvet

  • Марафон
  • *
  • Сообщений: 4972
  • Страна: ru
  • Репутация 58
    • Мое имя: Светлана
  • Награды Конкурс "Нежные лилии"
    • Награды
AutoCAD
« Ответ #4 : 07 Декабрь 2006, 02:40:57 »

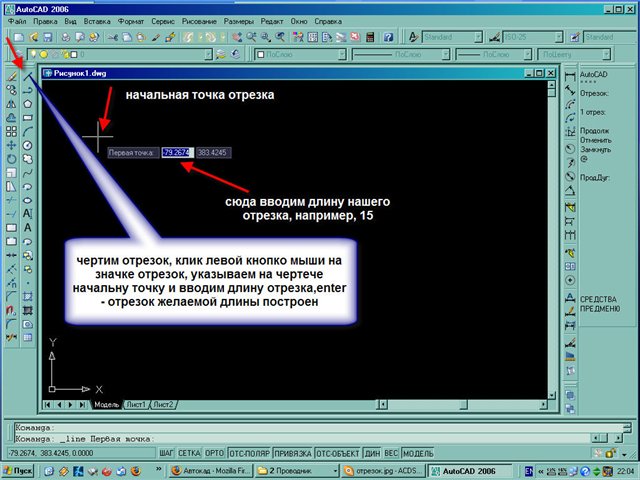

И так, начнем чертить с прямолинейного отрезка. т.к. у нас на панели рисования есть кнопка инструмента отрезок, достаточно щелкнуть на ней левой кнопкой мыши и мы можем строить наш отрезок. В зависимости от того, какие настройки вы сделали, вы можете вводить размеры в дюймах, миллиметрах или сантиметрах, у меня в настройках стоят миллиметры, но черчу я так ,как будто ед.рисунка =1см и лишь при выводе на печать я задаю масштаб 10к1.
 И так, мы выбрали команду отрезок, рядом с курсором загорается окошко, в котором написано - укажите координаты первой точки, можно,  либо ввести эти координаты в командную строку, либо, что проще, просто указать на чертежном поле первую точку щелчком мыши , затем при помощи клавиатуры мы вводим длину отрезка, например 15, и нажимаем enter .построен отрезок длиной 15,если мы хотим продолжить построение отрезков, мы возобновляем команду щелкнув правой кнопкой мыши, нажав на клавишу ввод мы заканчиваем построение отрезков.
 Когда отрезок определенной длины уже построен чаще всего нам может понадобиться разделить его на несколько отрезков одинаковой длины, для этого у нас на панели рисование тоже есть определенная кнопка. Но прежде чем воспользоваться ею, нам необходимо изменить вид точки таким образом, чтобы она стала видна на чертеже.

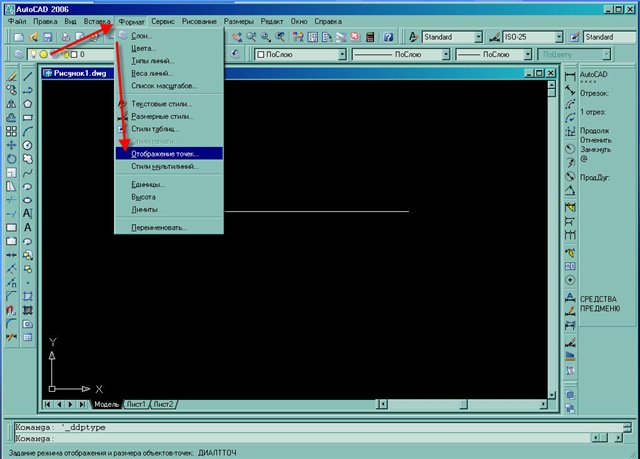

Для это мы идем по пути Формат-Отображение точек в открывшемся окошке выбираем нужный нам вид точки ( крестик или черта ) , нажимаем ОК .Теперь наша точка станет видна на чертеже.

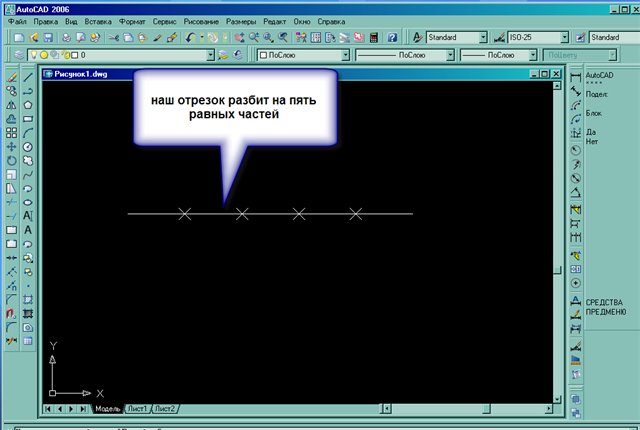

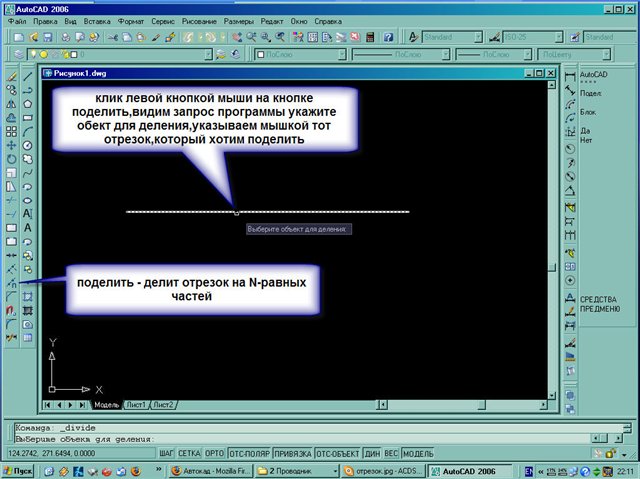

Теперь мы щелкаем левой кнопкой мыши на инструменте ПОДЕЛИТЬ
( в других версиях возможен другой перевод, но значок кнопки везде одинаковый) , рядом с курсором загорается предложение - выберите объект, мышкой указываем на тот отрезок, который нам надо поделить, он выделяется пунктиром и рядом с курсором загорается окошко, в котором надо ввести число, на которое мы хотим разделить наш отрезок. Вводим число и как всегда нажимаем клавишу ввод, команда завершена, для возобновления команды мы можем опять щелкнуть правой кнопкой мыши

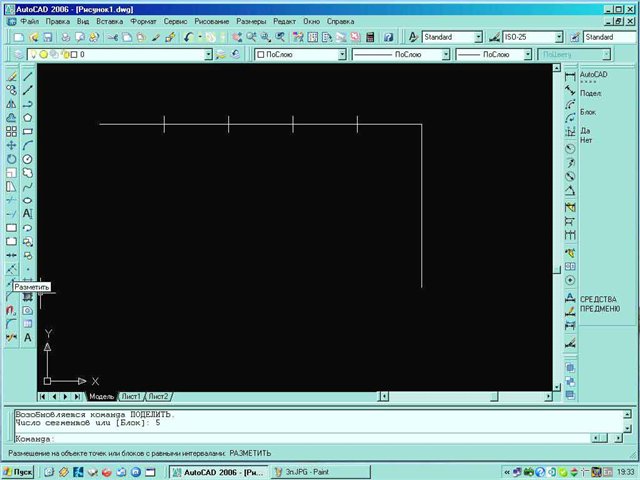

Аналогичным образом действует команда разметить
 - это когда мы хотим разметить наш отрезок допустим по 5мм,мы выбираем инструмент разметить, указываем отрезок, который нам надо, вводим с клавиатуры число, и получаем разметку по пять мм и остаток, в том случае, если наш отрезок не делится на ровное количество отрезков по 5мм

  • bernina 770 QE.Juki TL-98P


Оффлайн besvet

  • Марафон
  • *
  • Сообщений: 4972
  • Страна: ru
  • Репутация 58
    • Мое имя: Светлана
  • Награды Конкурс "Нежные лилии"
    • Награды
AutoCAD
« Ответ #5 : 07 Декабрь 2006, 03:14:54 »

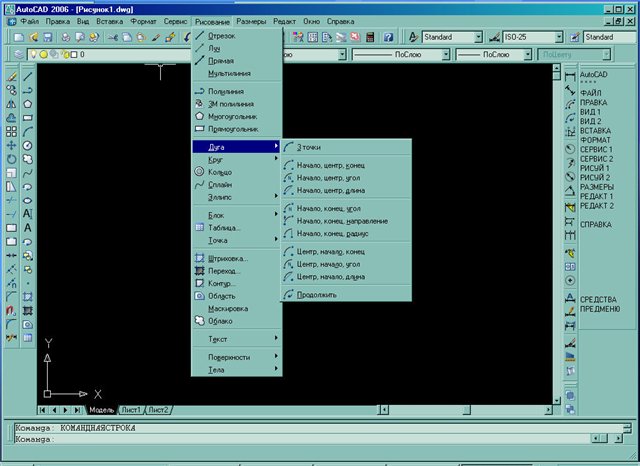

Для построения лекал шторок или одежды нам кроме отрезка определенной длины,понадобятся такие примитивы, как окружность,элипс,дуги.Все эти инструменты у нас уже имеются на панели рисования,следовательно нам достаточно щелкнуть на нужном нам интсрументе левой кнопкой мыши и можно начинать строить. Для окружности мы можем указать центр и радиус,для элипса мы укажем конечную и начальную точку первой оси ,затем второй оси или введем их длины.Для построения дуги существует несколько способов - мы можем строить ее по трем точкам - именно эта кнопка у меня находится на панели рисования,остальные способы построения дуги мы можем выбрать зайдя в Рисование - Дуга и выпавшем меню мы выбираем требующийся нам способ построения дуги
Если есть необходимость подробно с картинками рассмотреть построение того или иного примитива,то напишите об этом и я подготовлю материальчик.
  • bernina 770 QE.Juki TL-98P


Оффлайн besvet

  • Марафон
  • *
  • Сообщений: 4972
  • Страна: ru
  • Репутация 58
    • Мое имя: Светлана
  • Награды Конкурс "Нежные лилии"
    • Награды
AutoCAD
« Ответ #6 : 07 Декабрь 2006, 03:45:50 »
РАЗМЕРЫ

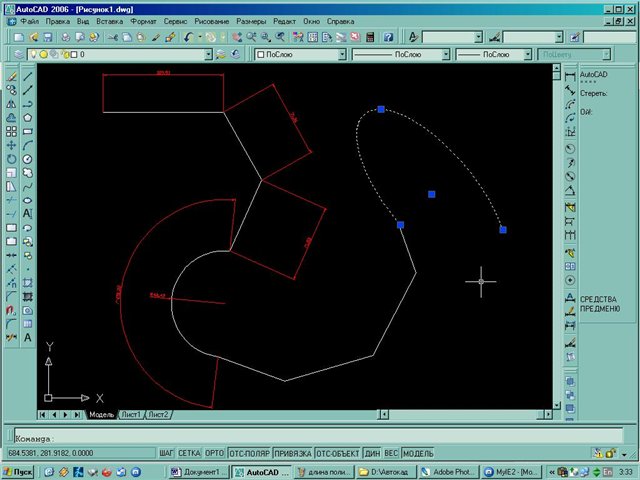

Допустим у нас построен некий чертеж,я для примера взяла линию построену из разлиных отрезков,дуги окружности,полилинии и элептической дуги.
На панеле инструментов Размеры у нас есть кнопочки при помощи которых мы можем измерить и проставить на чертеже - длину отрезка,длину дуги окружности,радиус дуги или окружности,угол.

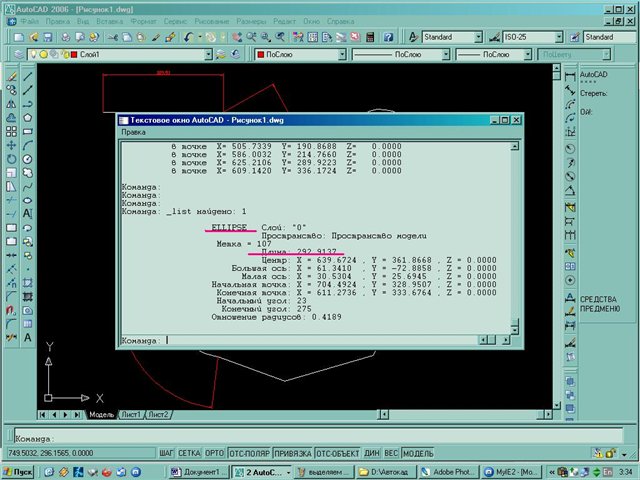

Для определения длины элептической дуги или полилинии я захожу в список ( или в другом переводе лист) и смотрю там. Так как у нас уже создана кнопочка список,то достаточно выделить на чертеже нашу полилинию или элептическую дугу и открыть лист там мы все и увидим
выделили дугу,нажимаем кнопку список,или если она у нас еще не выведена то идем по пути Сервис-Сведения-Список и видим там свойства нашей дуги

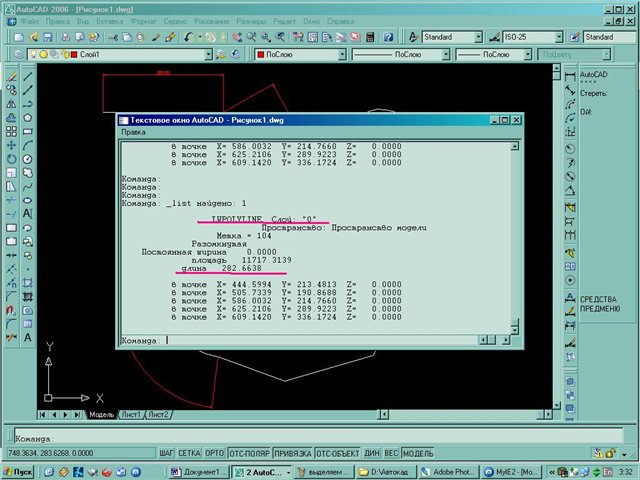

Аналогично мы можем выделить полилинию и в списке найти ее длину
  • bernina 770 QE.Juki TL-98P


Оффлайн besvet

  • Марафон
  • *
  • Сообщений: 4972
  • Страна: ru
  • Репутация 58
    • Мое имя: Светлана
  • Награды Конкурс "Нежные лилии"
    • Награды
AutoCAD
« Ответ #7 : 07 Декабрь 2006, 04:04:36 »
СУММА ДЛИН
 Иногда нам надо знать сумму длин нескольких кривых,в нашем примере возьмем отрезок нашего чертежа состоящий из полилинии и элептической дуги,для того чтобы узнать длину всей кривой мы выделим полилинию и элипс,затем зайдем в список и там увидим длину полилинии и элиптической дуги,просуммировать придется самим
Для того чтобы не заниматься отдельно арифметикой,можно загрузить вот такую программулинку - функция на Lisp для подсчета длин выделенных кривых в ACAD Источник: форум autocad.ru автор: Smirnoff ,скачать ее можно вот тут
  • bernina 770 QE.Juki TL-98P


Оффлайн Молька

  • Пользователь
  • *
  • Сообщений: 4064
  • Репутация 0
    • Награды
AutoCAD
« Ответ #8 : 07 Декабрь 2006, 09:09:34 »
Светик, а есть ли какая-нибудь кнопочка. чтобы линии автоматом продливались до пересечения? Иногда полмилиметра не доведу, а потом закрасить не могу...


Оффлайн besvet

  • Марафон
  • *
  • Сообщений: 4972
  • Страна: ru
  • Репутация 58
    • Мое имя: Светлана
  • Награды Конкурс "Нежные лилии"
    • Награды
AutoCAD
« Ответ #9 : 07 Декабрь 2006, 10:25:23 »
Есть,Молечка dance1

как раз сегодня планировала рассказать о двух замечательных кнопочках - удлиннить и обрезать

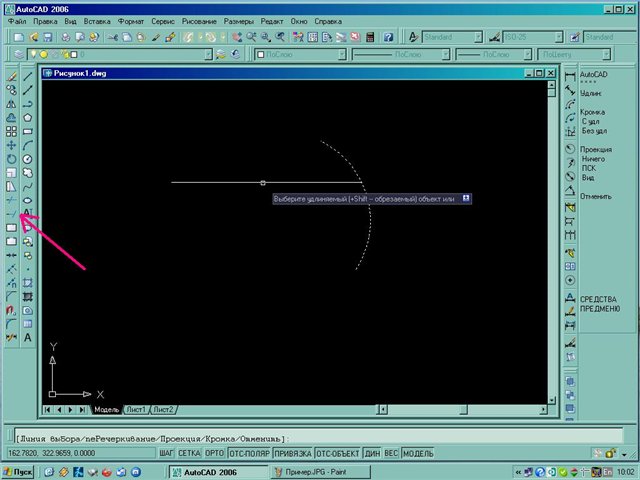

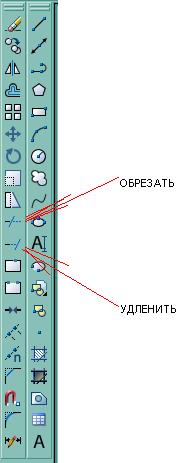

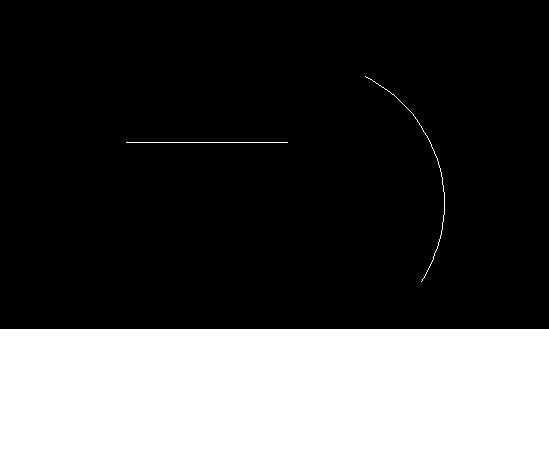

пример, у нас есть отрезок и дуга,и мы хотим продлить отрезок до дуги,мы выбераем кнопочку удлинить - щелкаем на ней левой кнопкой мыши,рядом с курсором появляется подсказка - выберите обекты,указываем отрезок и дугу,они выделяются пунктиром,щелкаем правой кнопкой мыши,программа задает вопрос - укажите удлиняемый объект, шелкаем левой кнопкой мыши на отрезке и он удлинен до дуги

Обрезать

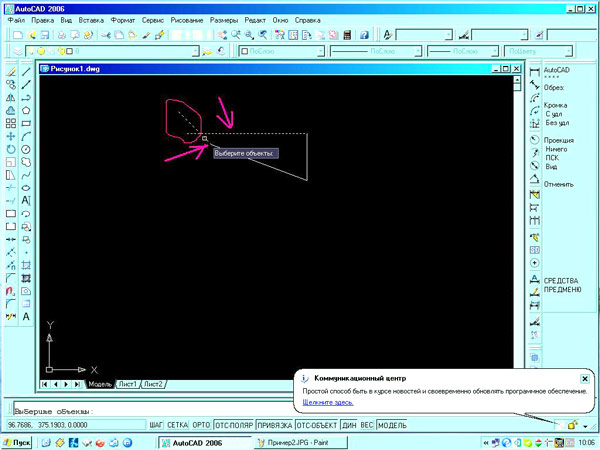

для того чтобы обрезать какой-то объект, необходимо, чтобы его пересекал другой обект,щелкаем левой кнопкой мыши на кнопке обрезать,рядом с курсором появляется запрос -выберите объекты,указываем наши два пересекающиеся отрезка - щелкаем на них левой кнопкой мыши,затем щелчек правой кнопкой мыши и появлятся вопрос программы - укажите обрезаемый объект,щелкаем левой кнопкой мыши на том участке отрезка, который планируем отрезать,аналогично можем обрезать и второй отрезок
  • bernina 770 QE.Juki TL-98P


Оффлайн Молька

  • Пользователь
  • *
  • Сообщений: 4064
  • Репутация 0
    • Награды
AutoCAD
« Ответ #10 : 07 Декабрь 2006, 14:18:56 »
Ой, пасиб!!! А то милиметры считаю...    girl_wink


Оффлайн Молька

  • Пользователь
  • *
  • Сообщений: 4064
  • Репутация 0
    • Награды
AutoCAD
« Ответ #11 : 07 Декабрь 2006, 19:28:28 »
Терь следующий вопрос: можно ли поворачивать деталь?


Оффлайн besvet

  • Марафон
  • *
  • Сообщений: 4972
  • Страна: ru
  • Репутация 58
    • Мое имя: Светлана
  • Награды Конкурс "Нежные лилии"
    • Награды
AutoCAD
« Ответ #12 : 07 Декабрь 2006, 21:52:45 »
Молечка можно и поворачивать и копировать и передвигать для этого у нас тоже имеются специальные кнопочки сейчас подготовлю картинки и все залью
  • bernina 770 QE.Juki TL-98P


Оффлайн Молька

  • Пользователь
  • *
  • Сообщений: 4064
  • Репутация 0
    • Награды
AutoCAD
« Ответ #13 : 07 Декабрь 2006, 22:18:39 »
копировать научилась, мне бы крутить их, когда раскладку на ткани прикидываю


Оффлайн besvet

  • Марафон
  • *
  • Сообщений: 4972
  • Страна: ru
  • Репутация 58
    • Мое имя: Светлана
  • Награды Конкурс "Нежные лилии"
    • Награды
AutoCAD
« Ответ #14 : 07 Декабрь 2006, 22:50:16 »
И так, кнопочки копировать ,отобразить зеркально или зеркало, переместить, повернуть.

Копировать
 При помощи этой кнопки мы можем скопировать весь чертеж и перенести его в другой файл, или скопировать какую-то деталь и перенести в пределах нашего чертежа, при этом исходный копируемый объект тоже останется на чертеже.

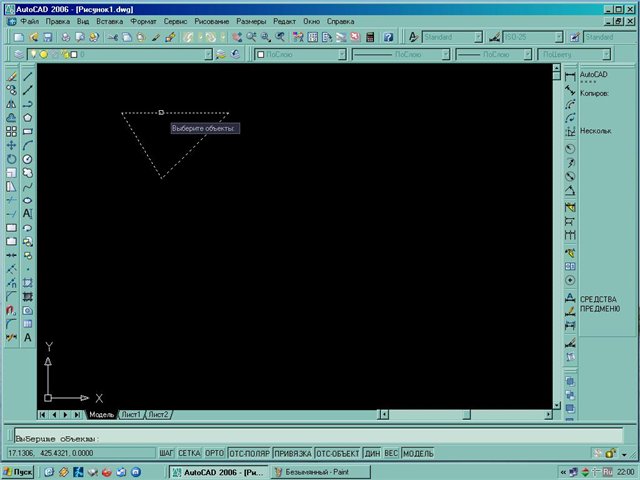

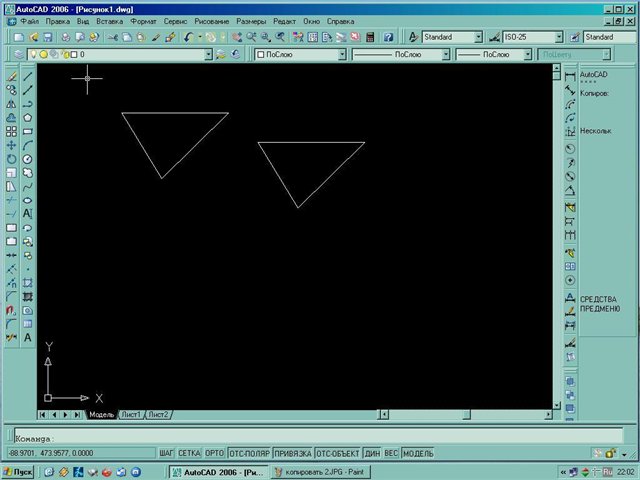

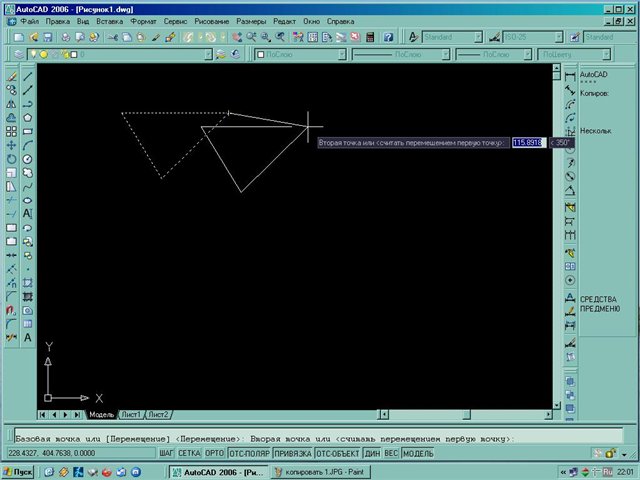

Кликаем левой кнопкой мыши на кнопочке копировать, появляется подсказка программы – укажите объекты, указываем мышкой те объекты которые мы хотим скопировать – они выделяются пунктиром, щелкаем правой кнопкой мыши – появляется запрос – укажите базовую точку, указываем любую удобную для нас точку на чертеже, щелкнув на ней левой кнопкой мыши, появляется запрос – укажите вторую точку, начинаем перемещать наш объект при помощи мыши на новое место, можно указать мышкой направление в котором мы собираемся скопировать объект и указать на каком расстоянии от базовой точки дожна находиться копия, как всегда завершаем команду клавишей enter,или щелчком правой кнопкой мыши.
  • bernina 770 QE.Juki TL-98P


Оффлайн besvet

  • Марафон
  • *
  • Сообщений: 4972
  • Страна: ru
  • Репутация 58
    • Мое имя: Светлана
  • Награды Конкурс "Нежные лилии"
    • Награды
AutoCAD
« Ответ #15 : 07 Декабрь 2006, 22:57:39 »
Повернуть
При помощи этой кнопки мы можем вращать объект вокруг какой-то точки на чертеже.
Мышкой вызываем команду Повернуть
Кстати, я все время пишу мышкой вызываем команду, просто мне так удобнее, это можно сделать и с клавиатуру введя в командную строку слово Повернуть

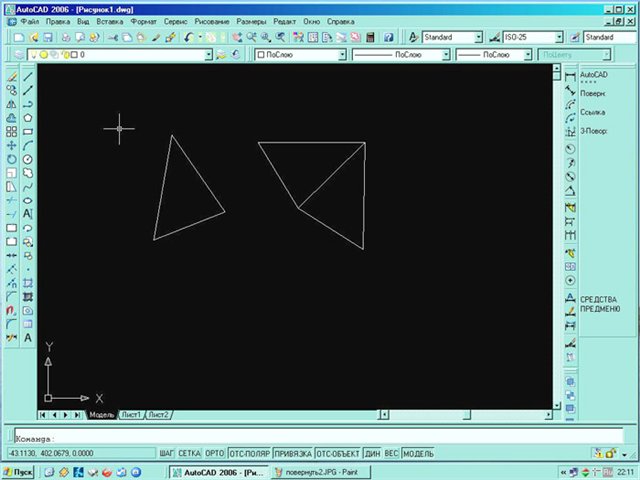

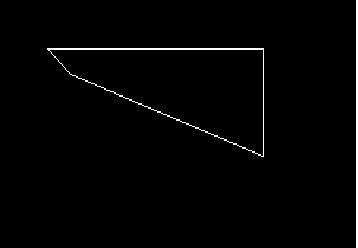

И так мы вызвали команду Повернуть, появляется запрос – выберите объекты, щелкаем левой кнопкой мыши на объектах, которые мы хотим повернуть, щелчок правой кнопкой мыши – появляется запрос укажите базовую точку , т.е . точку вокруг которой мы будем вращать наш объект. Далее мы можем либо ввести угол поворота, либо вручную вращать объект, совмещая его с другим объектом на чертеже.

  • bernina 770 QE.Juki TL-98P


Оффлайн besvet

  • Марафон
  • *
  • Сообщений: 4972
  • Страна: ru
  • Репутация 58
    • Мое имя: Светлана
  • Награды Конкурс "Нежные лилии"
    • Награды
AutoCAD
« Ответ #16 : 07 Декабрь 2006, 23:00:52 »
Переместить
При помощи этой кнопки мы можем перенести на новое место любой объект. Кнопка работает аналогично кнопке копировать, с той разницей что объект не копируется, а переносится . Вызываем мышкой команду переместить, указываем перемещаемые объекты, указываем базовую точку и место куда мы хотим переместить объект.

  • bernina 770 QE.Juki TL-98P


Оффлайн besvet

  • Марафон
  • *
  • Сообщений: 4972
  • Страна: ru
  • Репутация 58
    • Мое имя: Светлана
  • Награды Конкурс "Нежные лилии"
    • Награды
AutoCAD
« Ответ #17 : 07 Декабрь 2006, 23:03:35 »
Зеркало
При помощи этой кнопки мы можем отразить зеркально любой объект на чертеже, при этом программа спроси вас хотите ли вы сохранить исходный объект или его следует удалить.

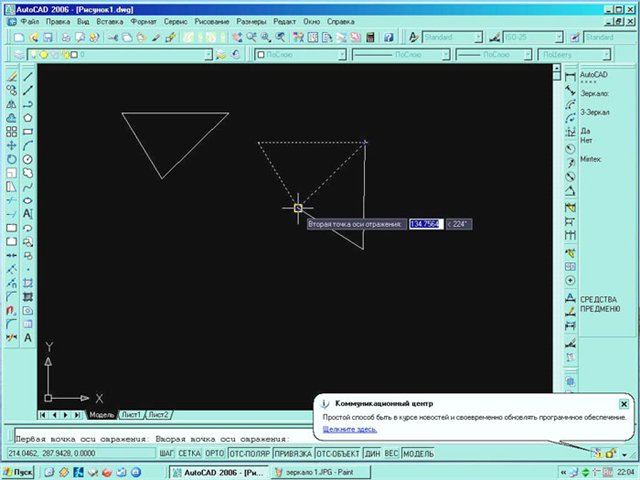

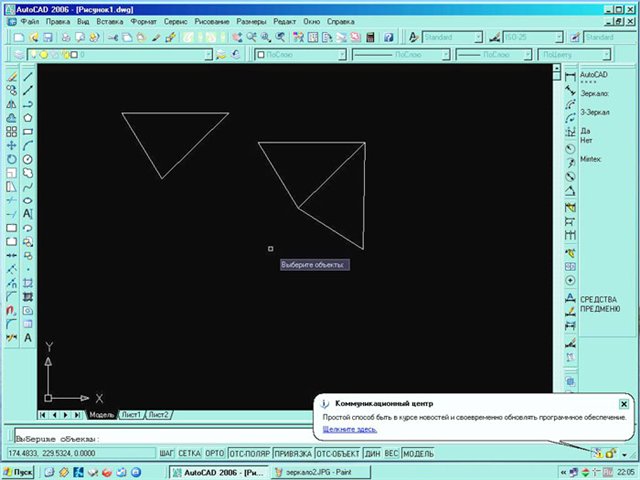

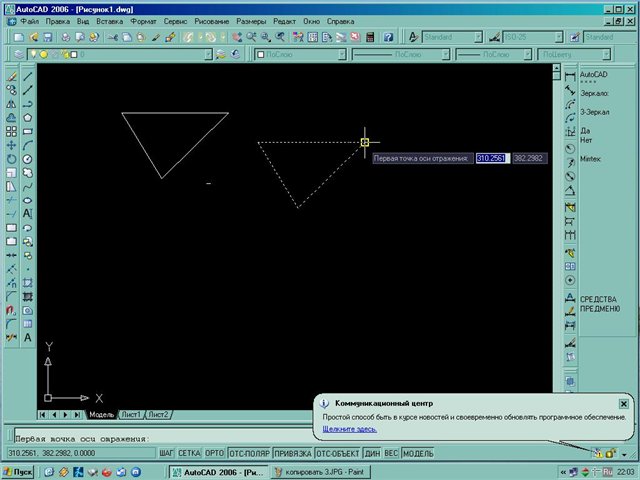

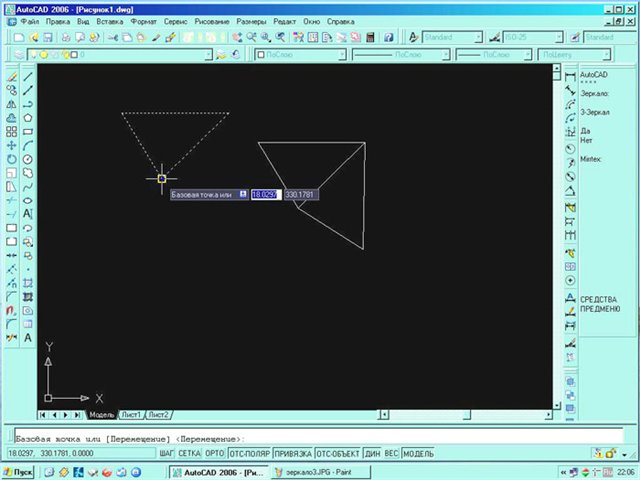

И так мы кликаем мышкой на кнопке Зеркало, по запросу программы указываем объект, который мы хотим отобразить, щелкаем правой кнопкой мыши, программа задает вопрос – укажите первую точку оси отражения, указываем, затем вторая точка оси отражения и наш объект отразился, в нашем примере исходный объект я оставила на месте.
  • bernina 770 QE.Juki TL-98P


Оффлайн Светлячок.

  • Пользователь
  • *
  • Сообщений: 4
  • Репутация 0
    • Награды
AutoCAD
« Ответ #18 : 18 Декабрь 2006, 22:35:05 »
Прошу прощения, если мои вопросы покажутся глупыми. Я не до конца поняла, что такое «Автокад» я в премудростях кроя и шитья зелёная презелёная.
 С помощью него можно построить лекала и распечатать их в натуральную величину? Есть возможность скачать одну из версий. Мне она подойдёт?

Содержание данного пакета:
•  16 пользовательских типов линий к AutoCAD.
•  73 РУССКИХ shx-шрифта в кодировке DOS (аналоги шрифтов Windows, есть такие известные как Academy, Pragmatica и т.п.)
•  шрифты gost_a, gost_b
•  русский шрифт (кодир. Windows) в соответствии с ГОСТ 2.304-81.
•  Набор линий для геодезии и картографии New!
•  русские TTF ГОСТ-шрифт
•  русские ГОСТ-шрифты в формате unicode
•  русские шрифты CADWIN для AutoCAD (Windows)
•  Текстовый редактор, позволяющий создовать многострочный текст в чертеже в формате команды DTEXT
•  Текстовые утилиты V1.2 работают с примитивами TEXT, ATTRIB, ATTDEF, MTEXT, DIMTEXT, INSERT
•  Шаблоны рамок к Autocad (dwg формат)
•  AutoCAD - Все о печати чертежей
•  Все о маштабах в AUTOCAD
•  Размещение чертежей AutoCAD в презентации PowerPoint
•  набор русских ЕСКД-шрифтов для AutoCAD R13-R14 (Windows)
•  ЕСКД, ГОСТ(основные требования к рабочим чертежам)
•  ЕСКД, ГОСТ (правила нанесения размеров)
•  ЕСКД, ГОСТ (условные изобр. и обозн.е швов сварных соединений)
•  ЕСКД, ГОСТ (Чертежи зданий и сооружений)
•  ЕСКД, ГОСТ (Чертежи строительные)
•  Программа отрисoвки штрихов, обозначающих откосы
•  Программа отрисовки выноски позиции
•  Программа проставления сложных разрезов
•  Программа Kerdwin для векторизации чертежей
•  Прилож. для автоматизации работы по вставке и заполн. осн. надписи
•  Программа суммирования числовой текстовой информации на чертеже.


Оффлайн besvet

  • Марафон
  • *
  • Сообщений: 4972
  • Страна: ru
  • Репутация 58
    • Мое имя: Светлана
  • Награды Конкурс "Нежные лилии"
    • Награды
AutoCAD
« Ответ #19 : 19 Декабрь 2006, 01:36:36 »
Цитата: "Светлячок"
Я не до конца поняла, что такое «Автокад» я в премудростях кроя и шитья зелёная презелёная.
 С помощью него можно построить лекала и распечатать их в натуральную величину? Есть возможность скачать одну из версий. Мне она подойдёт?

Автокад - чертежная программа,с ее помощью  можно начертить лекала,нарисовать эскиз , можно покрутить раскладку лекал на ткани для расчета ,например,количества необходимой ткани. можно с помощью автокада снять мерки с предмета или человека по фото.Распечатать лекала в натуральную величину можно,но если чертеж большой - как ламбрикен,или юбочка,понадобится принтер большого формата,или необходимо будет разбить чертеж на листы того формата,которые поддерживает ваш принтер.но это отдельный разговор,для печати можно поставить дополнительно Корела - он будет сам разбивать чертеж на формат А4 и печатать с метками совместимости,у меня этот вариант не прошел,т.к. начались искажения в размерах,пришлось убрать корела,печатаю прямо из када рамками нужного формата,если будет в этом необходимость,можно будет сделать отдельный урок по распечатке чертежей.
По поводу вопроса подойдет ли вам некая версия,проконсультировать не возьмусь.Сама пользуюсь в автокаде лишь простейшими чертежными инструментами,которые присутствуют практически во всех версиях,могу порекомендовать использовать версию не старше 2004года,т.к. они не будут поддерживать формат автокада 2004 и младше,могу ошибаться,но по-моему, лишь в автокаде 2005 появилась возможность измерять длину дуги элипса. По отзывам тех кто давно использует автокад бывают различного рода проблемы в руссифицированных автокадах (печать.некоторые функции работают некорректно и пр.).в прочем, такое бывает со всеми программами. Сама использую Автокад русскую версию 2006,уже есть русская версия 2007,кажется у Гардиныча установлена она,что в ней появилось дополнительно к 2006 пока не знаю.
  • bernina 770 QE.Juki TL-98P


Оффлайн gardina

  • Пользователь
  • *
  • Сообщений: 1455
  • Страна: ua
  • Репутация 0
    • Мое имя: Vad
    • Награды
AutoCAD
« Ответ #20 : 08 Январь 2007, 00:06:58 »
besvet Предупреждать же надо что разделить и разметить нет в стандартном наборе .
Все глаза проглядел, еле нашел по алфавиту, пасибки за участие.


Оффлайн besvet

  • Марафон
  • *
  • Сообщений: 4972
  • Страна: ru
  • Репутация 58
    • Мое имя: Светлана
  • Награды Конкурс "Нежные лилии"
    • Награды
AutoCAD
« Ответ #21 : 08 Январь 2007, 00:52:14 »
Цитата: "gardina"
besvet Предупреждать же надо что разделить и разметить нет в стандартном наборе .
Все глаза проглядел, еле нашел по алфавиту, пасибки за участие.

Солнце мое, что значит - нет в стандартном наборе, ты имеешь ввиду,что не нашел эти инструменты сразу у себя на столике, так предупреждала - чего нет на столе - ищите и обрящите :crazy:
А если серьезно,я ж не сама себе вначале настройки дела,поэтому не могу сказать, что появляется на экране при первой загрузке, поэтому и дала темку с поиском и выводом на панель новых кнопок
Другой раз ,чтоб зрение не портить, спрашивай сразу, -вдруг я ответ знаю и подскажу dance1
  • bernina 770 QE.Juki TL-98P


Оффлайн besvet

  • Марафон
  • *
  • Сообщений: 4972
  • Страна: ru
  • Репутация 58
    • Мое имя: Светлана
  • Награды Конкурс "Нежные лилии"
    • Награды
AutoCAD
« Ответ #22 : 24 Январь 2007, 00:49:19 »
Вам не разрешено просматривать ссылки
Зарегистрируйтесь или войдите на форумуроки для начинающих
  • bernina 770 QE.Juki TL-98P


Оффлайн gardina

  • Пользователь
  • *
  • Сообщений: 1455
  • Страна: ua
  • Репутация 0
    • Мое имя: Vad
    • Награды
AutoCAD
« Ответ #23 : 27 Январь 2007, 01:39:01 »
Цитата
КурвОметр для CorelDRAW
Сей опус предназначен для облегчения жизни тех представителей рода человеческого, кто волею судьбы усажен за ПЭВМ и вынужден рождать высокое искусство при помощи программы CorelDRAW, сверяя высокий полет художестьвенной мысли с длиной нарисованных кривых.
1. Что это? Для чего это?
Опус (в дальнейшем — макрос) предназначен для измерения длин статических объектов документа CorelDRAW, представленных в виде кривых: curves, polygons, ellipses и rectangles. В случае, если объект прдставляет собой compound path (например, прямоугольник с дыркой), определяется длина всех subpathes, в него входящих. Длина может быть представлена в различных единицах измерения.

Эти объекты могут быть объединены в группы произвольной вложенности с любыми другими объектами. В случае, если при измерении длины в множество выделенных объектов попал объект, длина которго не может быть измерена, об этом макросом выдается уведомление в письменном виде.

Это макрос типа Элен но для корела, свершилась мечта идиота, сносим ГАДА и нормально рисуем в кореле и меряем дуги. :loveshower:  :loveshower:  :loveshower:
Вам не разрешено просматривать ссылки
Зарегистрируйтесь или войдите на форумтут


Оффлайн besvet

  • Марафон
  • *
  • Сообщений: 4972
  • Страна: ru
  • Репутация 58
    • Мое имя: Светлана
  • Награды Конкурс "Нежные лилии"
    • Награды
AutoCAD
« Ответ #24 : 27 Январь 2007, 22:45:56 »
hang_up  - поздравляю.только я поступила наоборот - снесла Корела и оставила любимый автокад :crazy:
  • bernina 770 QE.Juki TL-98P


Теги:
