Заклинивание и блокировка. Профилактика, чистка и смазка

[BoldBug]

В этой теме рассматриваем  заклинивание подшипников и узлов (например, из-за отсутствия смазки).
Проблемы, связанные с набиванием нити в челночном устройстве рассматриваем в теме проблем с нитью.
Маленький совет рискующим разобрать свою машину - в процессе разборки делайте поэтапные фото, чем больше - тем лучше.

[Механик]

На первой странице этой темы, как раз есть схема смазки  Бразер 4000/5000

[BoldBug]

На первой странице этой темы, как раз есть схема смазки  Бразер 4000/5000

Причем я же и писала эти сообщения, но успешно забыла

[netik]

Здравствуйте, помогите разобраться с машиной. У меня бернина 720. Я нечаянно капнула масло на нитеобрезатель и теперь он не движется. Те при нажатии кнопки движется все кроме но ножа. Как его почистить теперь, лесть сверху или разбирать челночную часть.

[BoldBug]

Смотрите сами по ходу.
Чистить надо сначала впитав масло мягкой салфеткой.
Затем протирать все части спиртом.
Сначала попробуйте сверху.
Если вы плотно обмотаете челнок салфетками, можно попробовать распылить спирт.
Но я пользуюсь специальным средством для чистки контактов.
Только такое подходит, другие слишком агрессивны.
В теме химии  писала о таком и есть картинка.
Обязательно потом дайте просохнуть.
Все делается при выключенной машине, естественно.

[netik]

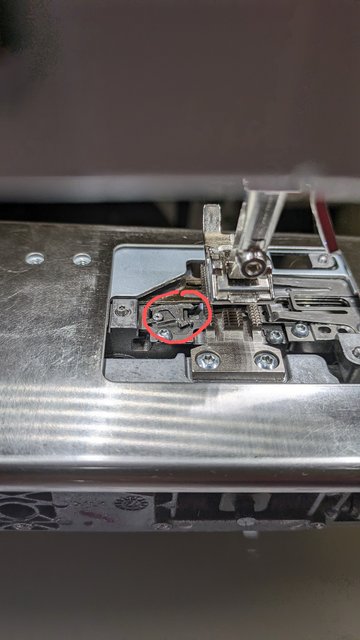

Может вы знаете как разогнуть эту деталь? Из за нее не делает обрезку. Видимо нитка затянула и прогнулась, не плотно прилегает. И не снять ее. Неужели из за нее всю систему менять?

[BoldBug]

Здравствуйте. Снимок очень плохого качества.
Не смогли бы вы сделать новое фото, лучше несколько. Чтобы выбрать лучшее.
И когда заливаете картинки на сервер, снимите галочку с пункта где написано про уменьшение (сжатие) - нужен полный размер.
И лапку можно тоже снять.

[netik]




Если вручную прижать, то обрезка срабатывания, а так из за того что не плотно прилегает, не режит. И не снять эту деталь, прям растроена как так то , думала бернина делает более надёжные машины, а тут такая засада. Мастера нашла, машина у него, но вот как ее выпрямить он не знает. Как то совпало с маслом, но оказалось другое. Надеюсь раздел тот, так выяснилось что чистка этого механизма особая. Всегда все во время чистила и смазывала машину. Хоть и вышиваю я много, а тут подвожу клиента ТК без обрезки не получится сделать заказ.  Сам механизм заработал, но боюсь мне ее такую и отдадут . Может вы поможете что можно сделать?.

[BoldBug]

А какая модель машины? Я думала вы про Элну.
И по первому  фото не могла понять.
Напишите модель машины в профиль.
Бернины надежные, но постаравшись сломать можно что угодно.
Нить ни в коем случае не должна наматываться внизу.
Это  происходит лишь из-за ошибок  пользователей.
Напишите модель, я поищу документацию.
Не переживайте раньше времени, разберемся, надеюсь :)
Смазывать машину можно лишь где указано в инструкции.

[netik]

В первом сообщении писала, что бернина 720. Эльну так и не отремонтировала ТК платы не поставляют в Россию. Началось с того что смазала и перестала обрезать нить. Все остальное работает исправно. Из за этой детальки заклинило ножь, мастер в ручную его отодвинул. Но вот вчера с ним голову ломали как эту деталь выпрямить ТК она не снимается. Мастер универсал, который ремонтирует бытовую технику, я у него много что ремонтировала.Я вообще к технике бережно отношусь, регулярно чистую и смазываю. Без обрезки пробовала вышивать, но жутко не удобно ТК есть нитка одна капризная, которая тянет и надо ее обрезать, а это долго. Да и обрезка нужна, ей пользуюсь в крайнем случае ТК понимаю,что засоряется. Жалко видео сюда не скинуть как работает. Фото приложила после сдвига, те она не обрезает а только захватывает нить и застревает, а если эту деталь прижать, то обрезает.

[BoldBug]

В первом сообщении писала, что бернина 720

Это у вас оно первое, а я за день читаю наверное сотни три  сообщений.
Естественно в голове не держу что было кем-то пару дней назад написано.
Подумала что сообщение с фото и есть первое
Поэтому всегда просим занести  модель в профиль  :)
Я посмотрю сегодня документацию, что найду дома.
Если не найду - на работе буду во вторник.
Посмотрю на своей машине (она на работе).
Потерпите пожалуйста.

[netik]

Спасибо, буду ждать.

[BoldBug]

Никак не могу толком рассмотреть что за деталь.
Там где важный вид спереди у вас фокуса нет, все расплывается.
Надо бы несколько фото сделать чуть левее, чуть правее
И чтобы именно это место было в фокусе.
И не надо обводить кружком, лучше стрелкой  показать место, где погнулось.
Обводка мешает рассмотреть контуры детали. Вид сзади ничего не дал.
Не очень хочется машину разбирать, нет свободного места на работе.
Пытаюсь по картинкам угадать.
Я вам сделала картинку деталировки  этого места.
Но у меня нет именно вашей модели, только 710.
Может механик посмотрит и увидит как что крепится.



Если плохо будет видно, скажете какое место увеличить

[netik]

Машину сделал 3 дня с ней мучился. Она работает, но вот на сколько все это правильно. Прилагаю фото как он сделал. Тут виднее эту деталь. Поспрашивай у ДР владельцев бернины механизм тот же.

Думаю тут понятнее, клепку заменил на болтик. Машина работает, нож да буду искать, только вот с этой деталькой пока не могу найти. Правильно ли он сделал?


На 2м фото сами детали до переделки, для поиска их сфоткал мне.

Я перестраховываюсь, все таки механик универсал и то что он взялся это супер. Это единственный мастер кто берется за любую работу и старается сделать качественно.

[BoldBug]

Здравствуйте. Хорошо, что механик сделал, молодец.
Вчера была запарка на работе и принесли на срочный ремонт швейную машину.
Еще получила партию нового для меня товара, занимаюсь ценниками.
Все это надо срочно, да еще у нас налог подняли, все бланки переписываю.
Пока не нашла времени разобрать рукав своей машины.
И стол для ремонтов занят, там разобранные машины.
К сожалению (или к счастью, вернее) у моих клиентов такого не было.
Вообще не было проблем с Бернинами 7 серии, только плановый сервис.
Детали не рассматривала особо, все работает идеально.
Делаем чистку, смазку, проверку в сервисной программе - и на этом все.
Если у вас все работает хорошо, нет посторонних шумов и звуков - работайте.
Своим клиентам советую обрезку не использовать.
Она конечно экономит время, но с на сервис потом уходит куда больше времени.
Механизм сложный и поэтому нежный, нужно следить чтобы не засорялся.

[Забелла]

Марина,день добрый! Нужна помощь: сориентируйте с чего начать. Мнев учебной швейной мастерской  попала в руки машина  Топаз 30,машиной пытались пользоваться неск раз-не сложилось, диска с ПО нет(видимо, утерян). В швейном режиме машина шьет. Петли с глазком сбивает. С вышивальным блоком вообще непонятно что(((
 1 Каретка по оси У не отцентрована(крышку открыла, очесов нет, смазка необходима)
2 сам рукав с кареткой по горизонтали находится в крайне правом положении, и по оси Х не двигается,Ж заклинил (пробовала режим парковки включать-на место не возвращается)

[BoldBug]

Здравствуйте.
При отсоединенном блоке руками каретку влево тоже не подвинуть?
Надо придавить посильнее, там туго ходит.
Но конечно не со всей силы, чтобы шестерни не сломать.
Начинать надо с причин заклинивания.
Надо снимать не только крышку каретки, но и верхнюю панель.
Очень осторожно. Проверить что застряло.
Затем проверить мотор, двигающий каретку по оси Х
И конечно сначала смазать.

[Забелла]

Поняла, пойду разбирать ниж часть и искать смазку..
Вручную двигается на тот же см

[BoldBug]

Осторожно открывайте, чтобы нечаянно не ослабить крепление мотора.
А то потом ремень придется натягивать.



[o90]

Проблема с Husqvarna Viking Designer Ruby
1. некорректно плохо работает тачскин.
2. главный мотор не запускается,
...предположим замена тача , но это никак не связано с запуском мотора . (  даже и неслышно попыток включения его)

[BoldBug]

Ни одна из перечисленных проблем не имеет отношения к прошивке.
Оба сообщения про мотор это одно и то же.
Возможно, проблема в том, что у вас что-то где-то клинит.
Либо нить намоталась  - обычно таких мест три.
Под узлом намотки шпульки на валу ближе к маховику.
Либо в районе нитепритягивателя.
Либо на шестернях челнока - это первый вариант.
Второй вариант - клинит валы от недлостатка смазки.
И это от отсутствия регулярного обслуживания в сервисе.
Ну и третий вариант - большой износ двигателя.
В движке изнашиваютися подшипники, появляется люфт.
Вот в нем потом вал ротора и клинит.
Будете включать - можете спалить и блок питания.

[Каринэ]

Проблема с Husqvarna Viking Designer Ruby
1. некорректно плохо работает тачскин.
2. главный мотор не запускается,
перепрошивал все норм . 5 шагов. прошивка успешна.
глюки остались
только теперь машинка сообщает , при попытке шить . что должна остыть ( ранее главный мотор перегружен)
...предположим замена тача , но это никак не связано с запуском мотора . (  даже и неслышно попыток включения его)

вы в какой стране и городе живете? Отвезите в официальный сервис центр. В России не купить у СЦ экран и блок питания. Мотор купить можно , но надо грамотно и машинку разобрать , а потом собрать, настроить. И сколько работали на машинке ( в годах, в часах)?

[o90]

и опять спасибо за ваш нелегкий труд общения.
с тачскрином разобрался. ( почему не понятно , но отошел разьем)
по двигателю...
...выше писал двигатель вообще не стартует ( питание на него не подается вообще, а экран о перегрузки выскакивает.)
мерил,  напряжение не приходит. буду смотреть дальше по ходу схемы.
поскольку все вроде шевелится и светится.
предположение , что сгорел MOSFET двигателя. IRF9Z34
а управляет им компаратор 339.
почему именно компаратор надо смотреть .
надпись о перегрузке это отсюда ноги растут.
что о с чем сравнивает.
вот пока как то так.
да забыл ..
двигатель проверен ...
на прямую от БП 26в ,
легко крутит всю машинку.

[BoldBug]

Ну возможно проблема в блоке питания.
Ничего по-отдельности поставщиком не поставляется.
Только в сборе - отдельно двигатель, отдельно блок питания.
То, что вы перечислили, в деталях по-отдельности нет.

[o90]

я видимо непонятно выразился
двигатель работает от бп машинки. ( напрямую)
все напряжения в БП 26в , 7в, и 3.3 в присутствуют.
машинка на самой малой скорости запускается.
но все равно потом выскакивает табличка о необх. остыть.
эта табличка выскакивает даже и без запуска хода.
например при нажатии кнопки подьем иглы .
присутствует ли в машине температурный датчик?
или еще по каким причинам может выскакивать окно перегрузки двигателя.
( а оно выскакивает даже если с мотора снять провод )

[Механик]

В моторах на 220V стоит термопредохранитель, а в низковольтных моторах постоянного тока ничего нет, может стоять датчик вращения - на конце ротора. Отключать мотор из разъема неправильно, поскольку в машине еще ставится датчик положения иглы и вращения, а поскольку дана команда старт и нет вращения, то конечно на экране будет ошибка.
