Возможные проблемы с натяжением и датчиком верхней нити
в Bernina


Рис.1.
Общий внутренний вид прохождения  нити на этих машинах, отчетливо видно и нитепритягиватель,  и пружину.
(Не догадалась взять нить яркого цвета, серо-голубой почти сливается)


Рис.2
Всмотритесь  внимательно в  это фото - положение пружины при поднятом вверх нитепритягивателе – она довольно далеко поднимается от эксцентрика вверх, при опущенном нитепритягивателе она а ложится на боковую грань эксцентрика, как видно на фото ниже. Пружина ходит вверх-вниз в вертикальной плоскости между направляющими А и В.


Рис.3
Пружина после изгиба, если смотреть от кольца на конце, должна ложиться в паз язычка. Язычок должен ходить вместе с ней. Датчик, который находится чуть дальше, следит за движением язычка. если язычок перестает ходить (оборвалась нить), датчик начинает срабатывать.


Рис.4
Тут то же самое, но  план крупнее


Рис.5
Иногда  кончик пружины выдергивается наружу за плоскость направляющей В, как видно на фото ниже (иногда, но крайне редко он точно так  же выскакивает  за направляющую А). В этом случае датчик тоже срабатывает.  Со временем пружина перетирается нитью и ее хвостик отваливается. п опять же нам об этом скажет датчик.


Рис.6
А тут почти как на первом фото (но чуть иной  ракурс)  видно, что нить после нитепритягивателя проходит еще одну контрольную точку – пластина чуть выше уровня кнопки с ножницами, на Артистах  она регулируется электронным образом, на Аврорах проще, но тоже надо контролировать – все ли нормально заправляется и не выскакивает ли при шитье.


Рис.7
А начинается проверка  уже с этого места - здесь первая контрольная точка с момента сматывания нити, две пластины, прижатые пружинкой – нить должна лечь под крючок крупной пластины перед мелкой,  строго между ними вглубь.  Не лишнее проверить, не засорилось ли это место, легко, не царапающим предметом раздвигать пластиночки, можно продуть. Если чистим щеткой – удаляем возможные  застрявшие щетинки.


Рис.8
Тут следующая (вторая) контрольная точка, собственно часть блока натяжения нити. Всмотритесь – между тарелочками есть разделительная пластина. Это место можно попробовать продуть, при поднятой лапке, затем хорошо посветив лампой или, лучше, фонариком с ярким  узким лучом можно проверить, не застрял ли там обрывок нити или комочек очеса. Осторожно двигая разделительную пластинку, смотрите и слева и справа от нее. Кстати, при проблемах   с невозможностью отрегулировать натяжение пробуйте проложить нить как слева, так и справа от пластинки, и смотрите, не изменилось ли что.

Пользователи, которые поблагодарили этот пост: Alla.F, agmak, Кружевница, cyxoba, Птичка

Оффлайн Dekabrinka

  • Пользоватeль
  • *
  • Сообщений: 12
  • Страна: ru
  • Репутация 4
    • Мое имя: Людмила
    • Награды
Проблемы с нитью - натяжение, петли, обрывы
« Ответ #1 : 07 Апреля 2017, 19:13:04 »
Марина, спасибо Вам огромное за помощь. Я просмотрела сообщение по ссылке и понаблюдала за пружиной. К сожалению - это и есть причина. Пружина не меняла свое положение ни при поднятом положении, ни при опущенном положении нитепритягивателя.
Вот выкладываю фото. Завтра утром отвезу машину в сервис.

  • Bernina

Пользователи, которые поблагодарили этот пост: Alla.F

Оффлайн BoldBug

  • Координатор темы
  • *****
  • Сообщений: 3994
  • Страна: ee
  • Репутация 109
    • Мое имя: Марина
    • Награды
Пути прохождения верхней нити в Bernina
« Ответ #2 : 07 Апреля 2017, 21:12:07 »
Странно, пружина у вас стоит правильно.  А вы хорошо натягивали? Я на снимках не вижу сильного натяжения нити.
Но в сервисе конечно лучше увидят и сразу поправят. При условии, что сервис авторизован от Бернины.

Пользователи, которые поблагодарили этот пост: Alla.F

Оффлайн marusike

  • Пользовaтeль
  • *
  • Сообщений: 98
  • Страна: no
  • Репутация 25
    • Мое имя: Julia
    • Награды
Прохождение верхней нити (на примере Bernina)
« Ответ #3 : 02 Ноября 2022, 11:01:23 »
Добрый день! Пол года назад уже спрашивала, а именно - Бернина 740, выскакивает сообщение о порвавшейся нити , но все в порядке , где находится сенсор? пару раз было такое раньше , но достаточно было перезаправить вернюю нить, теперь не спасает. Пыталась продуть в блоке натяжения и все вокруг тоже не помогло. Менять? Пока отключила, но при включении машинка ругается.
По совету вскрыла , посмотрела все было на месте, как на фото выше. Проблема осталась , но сенсор не так важен для моей работы. Но сейчас добавилась еще одна проблема , при шитье обычной прямой строчкой машина вдруг останавливается делая закрепку как перед обрезкой , но не обрезая шьёт дальше. Хм первый раз я подумала может я задела кнопку обрезки , но нет теперь это происходит все чаще и чаще, отключила закрепку, бывает начать не могу строчку , раза 3-4 срабатывает закрепка перед обрезкой , но поскольку закрепка отключена , то в машине просто щелчки и шить не начинает . Теперь в сервис это очевидно, Марина вы делаете такой сервис или сразу везти в Ригу?
  • Brother PR1050X, Bernina 740, Brother XR36 старый, но верный друг. Longarm Bernina Q24.

Пользователи, которые поблагодарили этот пост: BoldBug

Оффлайн BoldBug

  • Координатор темы
  • *****
  • Сообщений: 3994
  • Страна: ee
  • Репутация 109
    • Мое имя: Марина
    • Награды
Прохождение верхней нити (на примере Bernina)
« Ответ #4 : 02 Ноября 2022, 19:47:43 »
Если покупали в Риге - везите им.
К тому же у меня работы под завязку, еще же и магазин на плечах, а работаю одна.
В очереди стоят и с вышивалками, и с швейными электромеханическими и компьютерными.
Самому тут вряд ли получится поправить.
Язычок датчика находится на пружине, я выше рассказала.
Если он не слетел - то надо смотреть как его хвостик ходит мимо сенсора.
Именно его надо продувать, механизм натяжения тут ни при чем.
Смотрите третью сверху картинку.
Хвостик ходит мимо сенсора вместе с движением пружины.
Пока ходит - машина видит это, а не саму нить.
Нить оборвалась - пружина не ходит, тогда писк.
Может язычок соскочить с пружины, например.
Может и в плате быть проблема, и в собственно сенсоре, а так же в шлейфе.
Много стежков  прошла машина?
Остановка тоже может по разным быть причинам, начиная с платы и шлейфов, включая мотор.
Хотя мотор обычно дает о себе знать визжащим звуком.

Пользователи, которые поблагодарили этот пост: marusike, Механик

Оффлайн marusike

  • Пользовaтeль
  • *
  • Сообщений: 98
  • Страна: no
  • Репутация 25
    • Мое имя: Julia
    • Награды
Прохождение верхней нити (на примере Bernina)
« Ответ #5 : 03 Ноября 2022, 00:43:02 »
Если покупали в Риге - везите им.
К тому же у меня работы под завязку, еще же и магазин на плечах, а работаю одна.
В очереди стоят и с вышивалками, и с швейными электромеханическими и компьютерными.
Самому тут вряд ли получится поправить.
Язычок датчика находится на пружине, я выше рассказала.
Если он не слетел - то надо смотреть как его хвостик ходит мимо сенсора.
Именно его надо продувать, механизм натяжения тут ни при чем.
Смотрите третью сверху картинку.
Хвостик ходит мимо сенсора вместе с движением пружины.
Пока ходит - машина видит это, а не саму нить.
Нить оборвалась - пружина не ходит, тогда писк.
Может язычок соскочить с пружины, например.
Может и в плате быть проблема, и в собственно сенсоре, а так же в шлейфе.
Много стежков  прошла машина?
Остановка тоже может по разным быть причинам, начиная с платы и шлейфов, включая мотор.
Хотя мотор обычно дает о себе знать визжащим звуком.
Да сенсор уже не играет никакой роли , тут электроника стала глючить, а какая разница где я покупала машинку , авторизированый центр не возьмет на ремонт если не у них куплена?
  • Brother PR1050X, Bernina 740, Brother XR36 старый, но верный друг. Longarm Bernina Q24.

Пользователи, которые поблагодарили этот пост: BoldBug

Оффлайн BoldBug

  • Координатор темы
  • *****
  • Сообщений: 3994
  • Страна: ee
  • Репутация 109
    • Мое имя: Марина
    • Награды
Прохождение верхней нити (на примере Bernina)
« Ответ #6 : 03 Ноября 2022, 09:30:29 »
Разницы конечно нет, просто если купили у меня - это больше обязывает взять машину в сервис.
Моим клиентам я это обещала., им больше некуда обратиться.
А у меня как назло расписано до самого НГ. Но дело даже не в этом.
Поставщик Бернины в Эстонию ведет себя  странно.
И ни один из моих заказов за последние несколько месяцев не выполнил.
Могла получить только то, что оставалось на складе в Таллинне.
Видимо, придется искать другие контакты, возможно в Риге.
Мой коллега из Таллинна так и сделал. Уже закупает товар из рижского  салона Бурда.
Поэтому временно, пока не налажу новые связи, получить детали не могу.
А ваша проблема скорее всего связана с заменой деталей.



Пользователи, которые поблагодарили этот пост: marusike, Птичка

Оффлайн Ольга К

  • Пользоватeль
  • *
  • Сообщений: 32
  • Страна: it
  • Репутация 6
    • Мое имя: Ольга
    • Награды
Марина скажите пожалуйста а как эту пружину купить для бернина 435. Когда шью, датчик не срабатывает. Когда подключаю вышивальные модуль то начинаются проблемы. Полезла смотреть и именно эта пружинка сломалась. Или как то этот датчик отключить, машинка с 2008 года. Спасибо. Где купить и заказать эту пружинку в Европе а то в итальянском сервисе машина опять на полгода застрянет. Спасибо
  • Бернина аврора 435, Бернина 750


Оффлайн BoldBug

  • Координатор темы
  • *****
  • Сообщений: 3994
  • Страна: ee
  • Репутация 109
    • Мое имя: Марина
    • Награды
Пишите точнее, у вас же Бернина АВРОРА 435, а не Бернина 435.
Это две совсем разные машины  1-03
Дело не в датчике, отключить его всегда можно.
Со сломанной пружиной на машине лучше не работать вообще.
В какой-то момент может набиться нить снизу и машину заклинит.
Начнете с усилием поднимать иглу - получится рассинхронизация.
Заказать и купить ее можно только через сервисные мастерские.
Причем это должны быть аккредитованные мастера.
Они получат деталь. И это не быстро.
Учтите, что отдельно пружина обычно не продается.
Только весь узел в сборе.
Правда, Володя-механик как-то писал, что можно.
Код заказа для пружины 007954.53.01
В магазинах детали машин не продают.
Пружины - это расходный материал, об этом писалось не раз.
Надо запасаться заранее.

Пользователи, которые поблагодарили этот пост: Механик, Ольга К, Птичка

Оффлайн Птичка

  • Пользователь
  • *
  • Сообщений: 8
  • Страна: ru
  • Репутация 0
    • Мое имя: Татьяна
    • Награды
Прохождение верхней нити (на примере Bernina)
« Ответ #9 : 19 Декабря 2023, 20:55:10 »


 Добрый вечер!

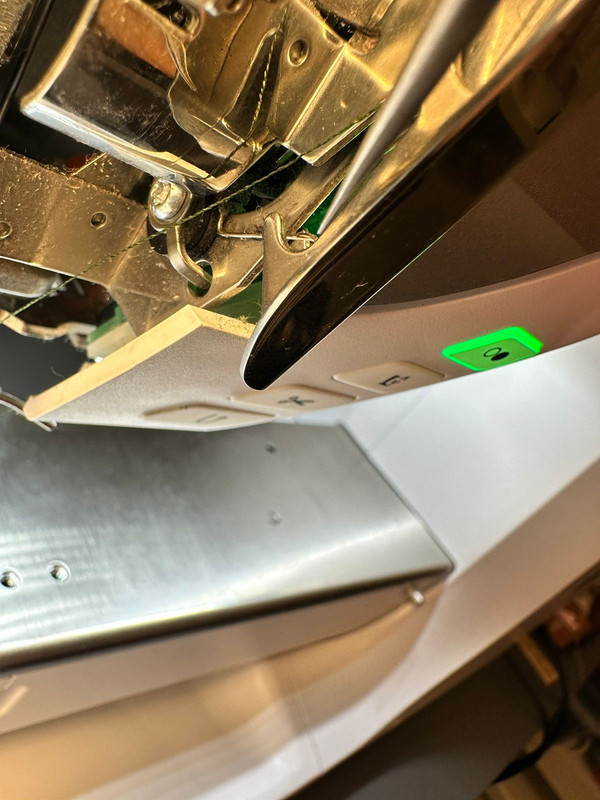

Подскажите, судя по фото, сломана пружинка? Вывалилась при шитье часть детали и машинка стала выдавать обрыв верхней нити. Если это проблема с пружинкой,можно ли после ее покупки поменять ее самим?
  • Бернина 790

Пользователи, которые поблагодарили этот пост: BoldBug

Оффлайн BoldBug

  • Координатор темы
  • *****
  • Сообщений: 3994
  • Страна: ee
  • Репутация 109
    • Мое имя: Марина
    • Награды
Прохождение верхней нити (на примере Bernina)
« Ответ #10 : 19 Декабря 2023, 21:51:33 »
Здравствуйте. Да,  похоже, что пружина.
На моделях 7 серии пружины точно такие же, как на моих снимках.

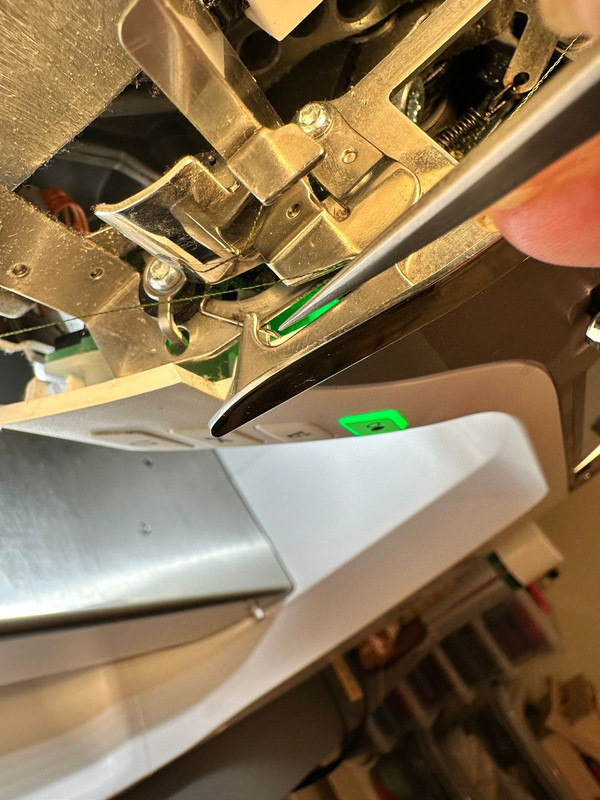

Вот тут она видна хорошо, обломился загнутый кончик



Самому поменять не получится.
К ней крепится хвостик сенсора, который ведет к датчику.
И разобрать надо прилично. И гарантию потеряете.
Я бы отдала в сервис, и не абы какой, а который по Бернинам.
Вроде модель еще не очень и старая, а пружина уже полетела.



Пользователи, которые поблагодарили этот пост: Механик, Птичка

Оффлайн Птичка

  • Пользователь
  • *
  • Сообщений: 8
  • Страна: ru
  • Репутация 0
    • Мое имя: Татьяна
    • Награды
Прохождение верхней нити (на примере Bernina)
« Ответ #11 : 19 Декабря 2023, 22:01:56 »
Да, машина свежая и еще на гарантии. И да, придется везти в сервис. Главное чтоб пружина там была.
А в чем причина такой поломки? я понимаю, что перетерлась...Это частое явление?
  • Бернина 790


Оффлайн BoldBug

  • Координатор темы
  • *****
  • Сообщений: 3994
  • Страна: ee
  • Репутация 109
    • Мое имя: Марина
    • Награды
Прохождение верхней нити (на примере Bernina)
« Ответ #12 : 20 Декабря 2023, 09:12:22 »
А в чем причина такой поломки?
Уже писала ранее:

Пружина у всех вышивальных - это расходный материал.
Пропилы рано или поздно появляются у всех.
Сильнее всего влияет вышивка металликом, очень жесткий.
Полиэстер тоже неплохо пилит.
Чем жестче нить, тем раньше появляются борозды.
Соответственно чаще ломается пружина
Вышивальная машина на одном дизайне делает в среднем 150000 стежков.
Швейная,  например, на одном изделии 400-800 стежков.
То есть износ определенных деталей вышивальной идет быстрее.
Ориентировочно быстрее в 100-200 раз.
Некоторым деталям это не грозит.
Но пружина в вышивальных очень тонкая.
Это из-за требований к чувствительности.
Перетирается ниткой конечно быстрее.
Перед отправкой машины в сервис позвоните есть ли пружина.
Если нет - договоритесь чтобы заказали.

Учтите - со сломанной пружиной работать на машине нельзя. Вообще.
Иначе можно получить другие проблемы, ремонт будет значительно дороже.

Пользователи, которые поблагодарили этот пост: Птичка

Оффлайн Птичка

  • Пользователь
  • *
  • Сообщений: 8
  • Страна: ru
  • Репутация 0
    • Мое имя: Татьяна
    • Награды
Прохождение верхней нити (на примере Bernina)
« Ответ #13 : 20 Декабря 2023, 09:58:02 »
Спасибо за столь подробный ответ! В сервис позвонила - пружины только в Питере - заказали доставку. Но сказали, что у Бернин пружины не ломаются лет по 10....
  • Бернина 790


Оффлайн BoldBug

  • Координатор темы
  • *****
  • Сообщений: 3994
  • Страна: ee
  • Репутация 109
    • Мое имя: Марина
    • Награды
Прохождение верхней нити (на примере Bernina)
« Ответ #14 : 20 Декабря 2023, 10:24:40 »
У швейных да. Я  уже пояснила в чем разница.
Без данных какие нитки используете и сколько всего стежков, сказать что-то сложно.
Самые мягкие нитки - это вискоза слабого кручения.
Например, Flame (кажется турецкие, точно не знаю).
У известных производителей вискоза сильнее скручена, но все равно мягче полиэстера.
Намного мягче. Хотите беречь пружину - вышивайте вискозой (rayon).
А металлик можно использовать тот, который без металла.
А из очень тонкой полиэтиленовой нити.
Например Вам не разрешено просматривать ссылки
Зарегистрируйтесь или войдите на форумMadeira Spectra. Или Вам не разрешено просматривать ссылки
Зарегистрируйтесь или войдите на форумGunold Glitter
А вот разные дешевые полиэстер очень плохо влияют на пружину.
Про пружины - на моей Бернина Артиста 200 пружина ломалась.
Я тему создала на основе своего опыта и опыта клиентов, у них не редкое явление.
Хотя в целом у Бернин пружины крепче, чем у Хускварн, например.

Пользователи, которые поблагодарили этот пост: Птичка

Оффлайн Птичка

  • Пользователь
  • *
  • Сообщений: 8
  • Страна: ru
  • Репутация 0
    • Мое имя: Татьяна
    • Награды
Прохождение верхней нити (на примере Bernina)
« Ответ #15 : 20 Декабря 2023, 11:06:12 »
Стараюсь вышивать хорошими нитками - Гунольд, Мадейра, Маратон. Вискоза мне нравится больше - блеск изысканней. Но меня тут напугали, что вискоза не выдерживает отбеливания, а я увлеклась вышивкой на текстиле. Конечно краше всего шелк, но он не выдерживает нагрузку вышивальной машины...рвется...много пуха... Металликом не вышиваю совсем...
  • Бернина 790


Оффлайн Птичка

  • Пользователь
  • *
  • Сообщений: 8
  • Страна: ru
  • Репутация 0
    • Мое имя: Татьяна
    • Награды
Прохождение верхней нити (на примере Bernina)
« Ответ #16 : 20 Декабря 2023, 11:17:59 »
Можно еще один вопрос не в тему. Про колпачки шпульные. Нигде не нашла инфу в чем у них разница. Желтый для вышивки реально прекрасен или это все маркетинг?
  • Бернина 790


Оффлайн Каринэ

  • Пользовaтeль
  • *
  • Сообщений: 74
  • Страна: ru
  • Репутация 2
    • Награды
Прохождение верхней нити (на примере Bernina)
« Ответ #17 : 20 Декабря 2023, 13:30:33 »
Стараюсь вышивать хорошими нитками - Гунольд, Мадейра, Маратон.
А на самом деле чем вышивали, каким бредом ниток, если не секрет? Я недавно по делам проходила мимо магазина швейных машин, торгующих в том числе и Берниной. Разговорились о ремонте - поломка компенсационной пружины очень частый ремонт. Вот только мастер и владелец магазина не понимали почему ломаются эти пружинки так часто.  Нитками они торгуют брендовыми: Madeira, Gunold, но есть и Dor-Tak.
     Экономия на нитках выходит очень дорогим сервисом! В конце инструкции к машинам Берина есть логотип Mettler ниток. Компания рекомендует использовать нитки фирмы Mettler. Это не просто так написано.

  • mySewnet Platinum, PFAFF ICON


Оффлайн Птичка

  • Пользователь
  • *
  • Сообщений: 8
  • Страна: ru
  • Репутация 0
    • Мое имя: Татьяна
    • Награды
Прохождение верхней нити (на примере Bernina)
« Ответ #18 : 20 Декабря 2023, 13:49:30 »
Вот точно на нитках не экономлю...что написала тем и вышиваю...еще забыла указать Фуфус...но его немного... дешевый блеск Фуфуса отличим всегда). Метлер для шитья...я пользуюсь Гутерманн...Нитки в фирменных магазинах кусаются по ценам... Для продажи своих изделий с вышивкой - цена ооочень негуманная...Люди стараются экономить...Несмотря на то, что я имею хорошие скидки,стараюсь на Авито скупать остатки хороших ниток... Мастерам магазинов и владельцам я уже перестала доверять -только свой опыт...А фразы " Первый раз такое! Никогда не было!! Только у вас!!!" подрывают доверие навсегда))).
  • Бернина 790


Оффлайн BoldBug

  • Координатор темы
  • *****
  • Сообщений: 3994
  • Страна: ee
  • Репутация 109
    • Мое имя: Марина
    • Награды
Прохождение верхней нити (на примере Bernina)
« Ответ #19 : 20 Декабря 2023, 19:33:47 »
Можно еще один вопрос не в тему. Про колпачки шпульные. Нигде не нашла инфу в чем у них разница. Желтый для вышивки реально прекрасен или это все маркетинг?

Данные с офсайта:
Золотисто-желтый шпульный колпачок
Для вышивания, шитья в свободной технике или квилтинга в свободной технике.
Когда  требуется большее натяжение нижней нити, чем обычно.
И именно поэтому нужен золотисто-желтый шпульный колпачок.
Чтобы не регулировать основной туда-сюда.

Красный шпульный колпачок только для шитья.
Он подходит для толстых декоративных ниток.
Или тонкой узкой ленты (все надо пробовать).
На старых колпачках приходилось просто ослаблять натяжение нижней нити
Потом надо было его снова выставлять до нормального на обычную нить.
Красный колпачок уже отрегулирован под такие работы.
Получается сверху обычная декоративная строчка, снизу выпуклая рельефная.
На видео хорошо показано изменение настроек и результат.
Очень красиво.

Вам не разрешено просматривать ссылки
Зарегистрируйтесь или войдите на форум

Про нитки уже сказала.
Чем сильнее скручена нить, тем быстрее перетирает пружину.
Полиэстер быстрее перетрет чем вискоза. Металлик еще быстрее.
Нитки Mettler купить сложнее, не везде есть.

У Бернины может потому еще быстрее протирается, что она очень мощная, сила прокола большая, чаще используют для фотостежка или крестика..
А это, как мы знаем, дизайны всегда с большим количеством стежков.
Плотнее, чем обычные. А пружина очень деликатная для большей чувствительности. И хорошо натянута, усилие, с каким давит на нить (соответственно и усилие, с каким давит нить на пружину) сильнее.
У моих клиентов бывает, но я бы не сказала, что слишком часто.


Пользователи, которые поблагодарили этот пост: Птичка

Оффлайн Ольга К

  • Пользоватeль
  • *
  • Сообщений: 32
  • Страна: it
  • Репутация 6
    • Мое имя: Ольга
    • Награды
Прохождение верхней нити (на примере Bernina)
« Ответ #20 : 11 Июня 2024, 21:33:54 »
Пишите точнее, у вас же Бернина АВРОРА 435, а не Бернина 435.
Это две совсем разные машины  1-03
Дело не в датчике, отключить его всегда можно.
Со сломанной пружиной на машине лучше не работать вообще.
В какой-то момент может набиться нить снизу и машину заклинит.
Начнете с усилием поднимать иглу - получится рассинхронизация.
Заказать и купить ее можно только через сервисные мастерские.
Причем это должны быть аккредитованные мастера.
Они получат деталь. И это не быстро.
Учтите, что отдельно пружина обычно не продается.
Только весь узел в сборе.
Правда, Володя-механик как-то писал, что можно.
Код заказа для пружины 007954.53.01
В магазинах детали машин не продают.
Пружины - это расходный материал, об этом писалось не раз.
Надо запасаться заранее.

Марина кстати я в Италии нашла наконец то кто продает. Если кому надо то могу ссылочку скинуть Вам не разрешено просматривать ссылки
Зарегистрируйтесь или войдите на форум вот тут приобрела. Скажите пожалуйста а для берниеы 750 наверняка надо другой артикул? Или этот же самый? Там тоже как то раз сломалась эта самая пружинка и я реально задолбалась ждать машину. Обе машинки уже так сказать "ветераны труда" а потому срок гарантии уже давно истек и потому если что могу и сама поставить эту пружинку. В простой швейке Зингер сама заменила. Спасибо большое
  • Бернина аврора 435, Бернина 750

Пользователи, которые поблагодарили этот пост: BoldBug

Оффлайн BoldBug

  • Координатор темы
  • *****
  • Сообщений: 3994
  • Страна: ee
  • Репутация 109
    • Мое имя: Марина
    • Награды
Прохождение верхней нити (на примере Bernina)
« Ответ #21 : 11 Июня 2024, 22:42:27 »
Скажите пожалуйста а для берниеы 750 наверняка надо другой артикул? Или этот же самый?

007954.53.01
